Conector MicroUSB vertical para TOMTOM Start 40, 50 y GO 40, 50 y 60

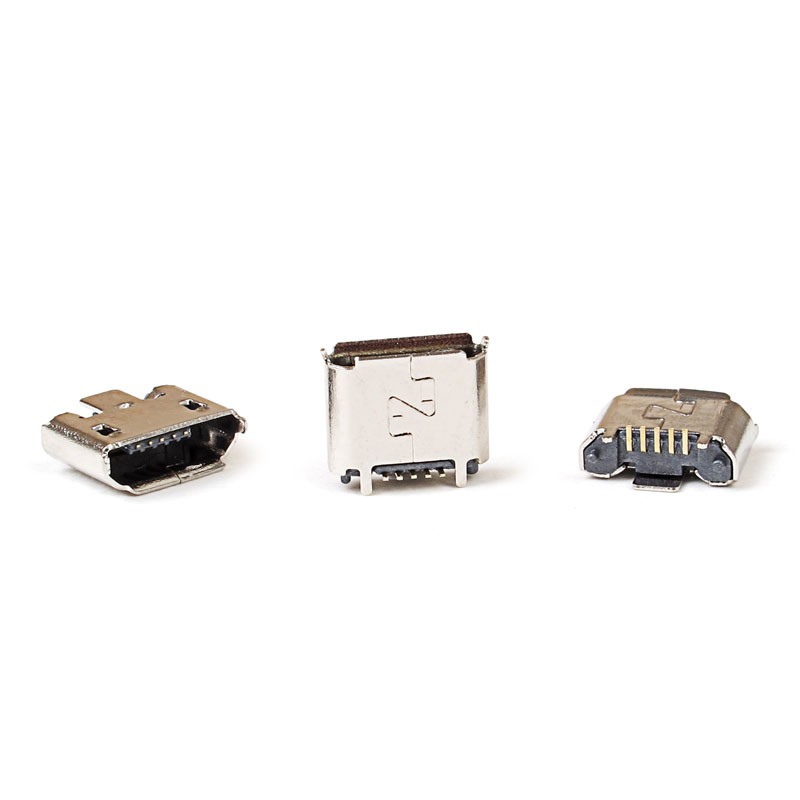

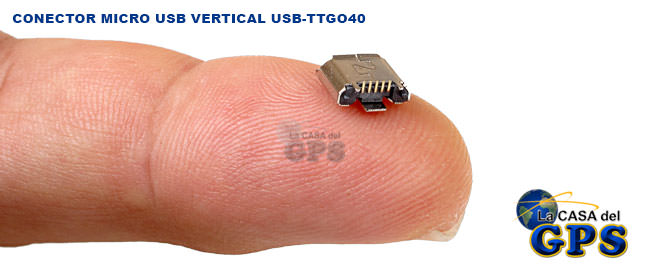

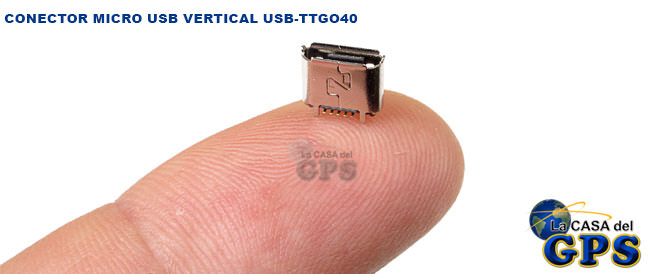

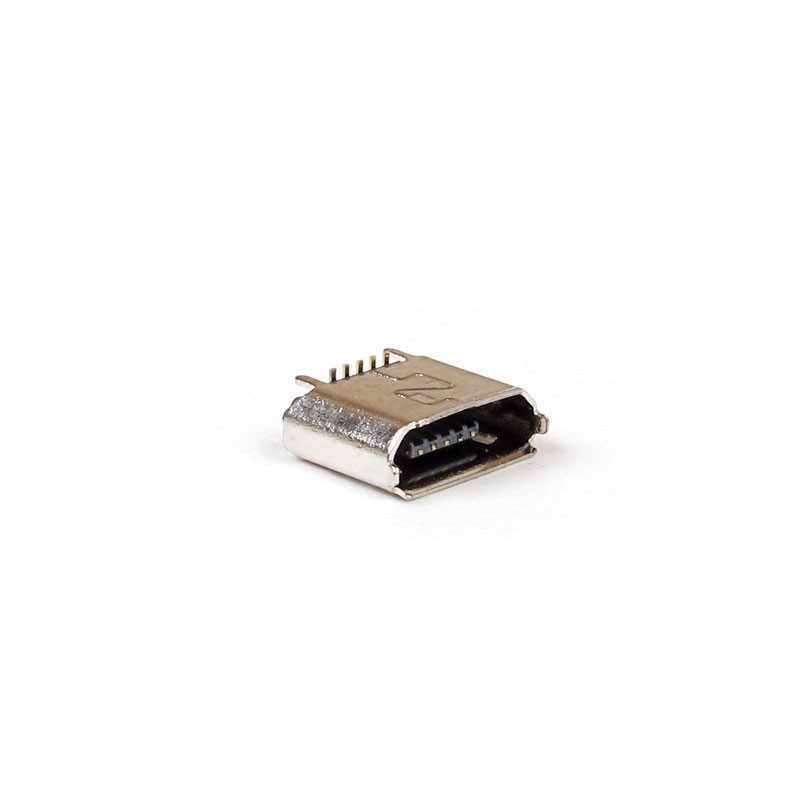

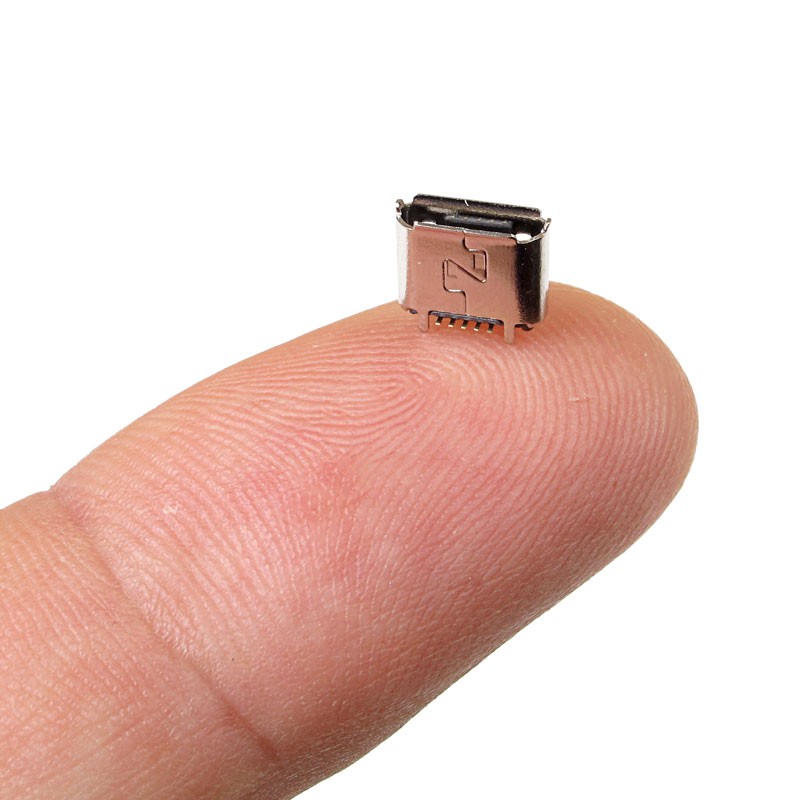

Conector micro USB vertical, para navegadores TomTom START 40, 50 y GO 40, 50 y 60. Este es el conector original que llevan dichos dispositivos.

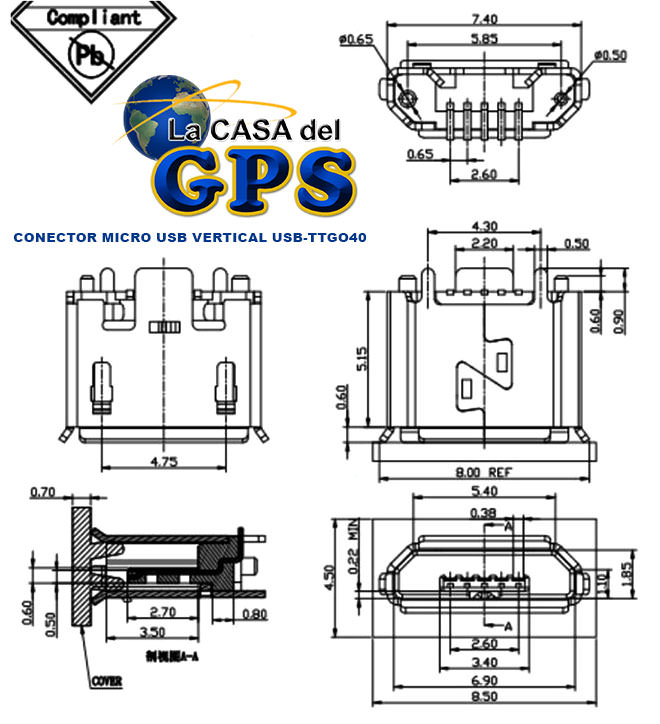

El conector tiene unas medidas de 8 x 4,5 x 5,75mm (largo x ancho x alto).

El conector es para montaje superficial. En la parte posterior hay 5 contactos para la conexión con el C.I., En la parte inferior hay una patilla larga y dos patillas estrechas que deben ser insertadas en el circuito impreso para su fijación.

Si lo prefiere, puede enviarnos su Navegador para que nuestro servicio técnico cambie el conector. Precio de la mano de obra: 48,40€ IVA incluido.

Como sustituir el conector microUSB

Tenga en cuenta que para sustituir el conector micro USB es necesario una estación de soldadura de aire caliente y estaño en pasta.

Para reemplazar el conector siga estos pasos:

1. Abra el dispositivo utilizando un util adecuado a su modelo.
2. Desuelde y retire el conector deteriorado, teniendo especial cuidado para no dañar las pistas del C.I. ni los nodos de fijación.
3. Limpie los nodos de soldadura con alcohol isopropílico.
4. Aplique estaño en pasta en los nodos a soldar del circuito impreso.
5. Coloque el nuevo conector, encajando las tres patillas de fijación en los agujeros correspondientes.
6. Aplique el soldador de aire caliente en las patillas de fijación y los 5 contactos de la parte inferior para que el estaño se funda y el conector quede soldado.
7. Compruebe que las soldaduras han quedado bien, cierre el dispositivo y verifique su correcto funcionamiento.

Recomendamos que este repuesto sea sustituido por un técnico cualificado.

Válido para los siguientes dispositivos

• TOMTOM Start 40
• TOMTOM Start 50
• TOMTOM GO 40
• TOMTOM GO 50
• TOMTOM GO 60
• Otros modelos de Navegadores TomTom sin determinar
• Dispositivos de otros fabricantes que tenga este tipo de conector microUSB

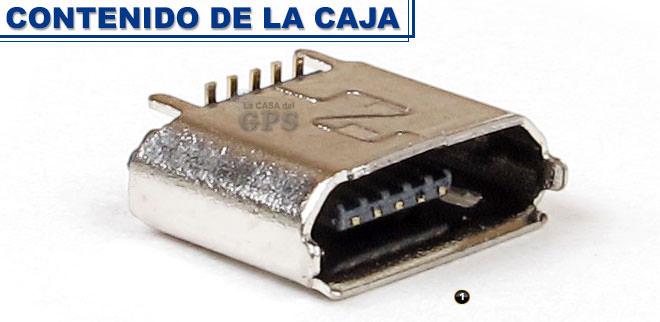

Contenido de la caja

1. Conector microUSB vertical para navegadores TOMTOM Start 40, 50 y GO 40, 50 y 60
