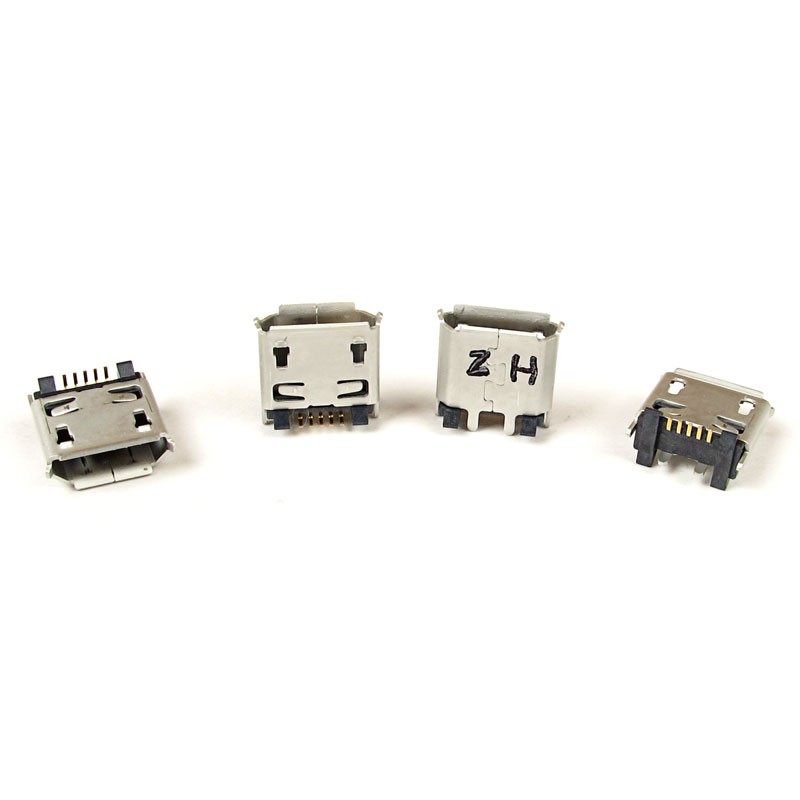

Conector micro USB vertical, para GPS GARMIN de las series EDGE 520, 820, 1000, 1030 y BMW MOTORRAD NAVIGATOR V y VI. Este es el conector original que llevan dichos dispositivos.

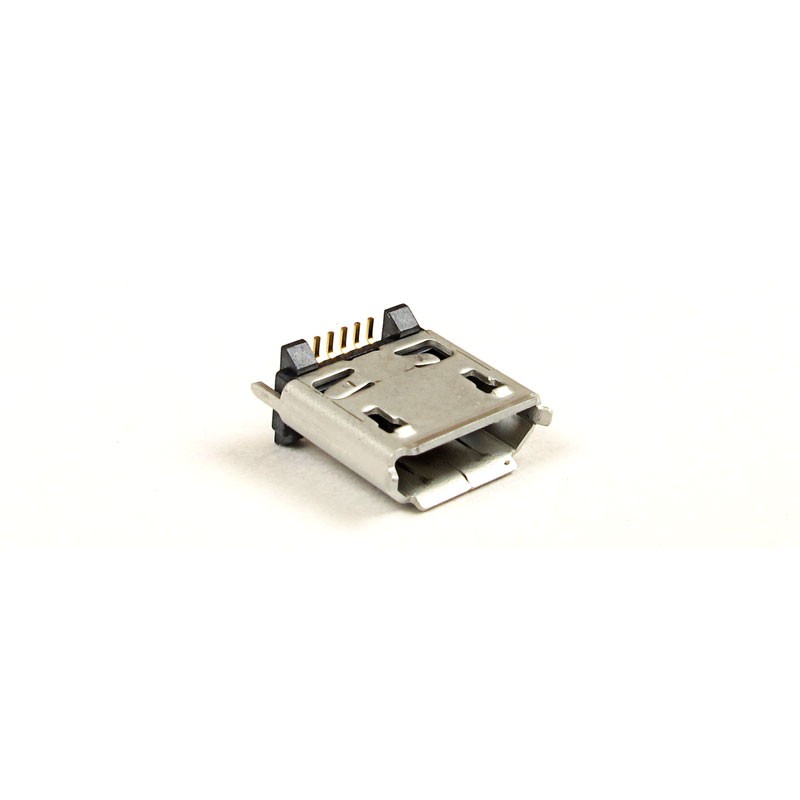

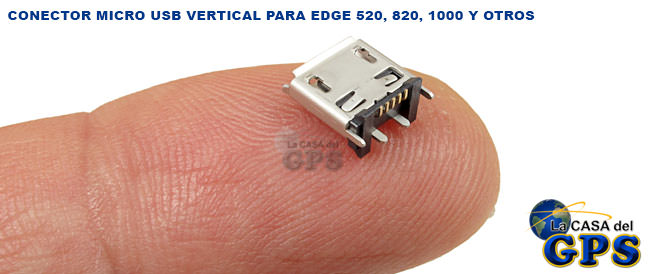

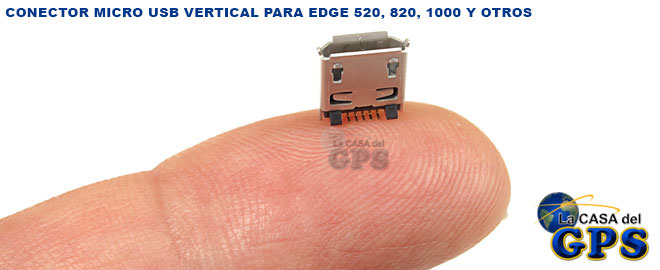

El ZX80-B-5P es un conector de fabricación especial y tiene los contactos invertidos con respecto a lo que suele ser habitual en conectores micro USB verticales y tiene unas medidas de 8 x 2,5 x 7,95mm (largo x ancho x alto).
Conector micro USB vertical, para GPS GARMIN de las series EDGE 520, 820, 1000, 1030 y BMW MOTORRAD NAVIGATOR V y VI. Este es el conector original que llevan dichos dispositivos.
El ZX80-B-5P es un conector de fabricación especial y tiene los contactos invertidos con respecto a lo que suele ser habitual en conectores micro USB verticales y tiene unas medidas de 8 x 2,5 x 7,95mm (largo x ancho x alto).

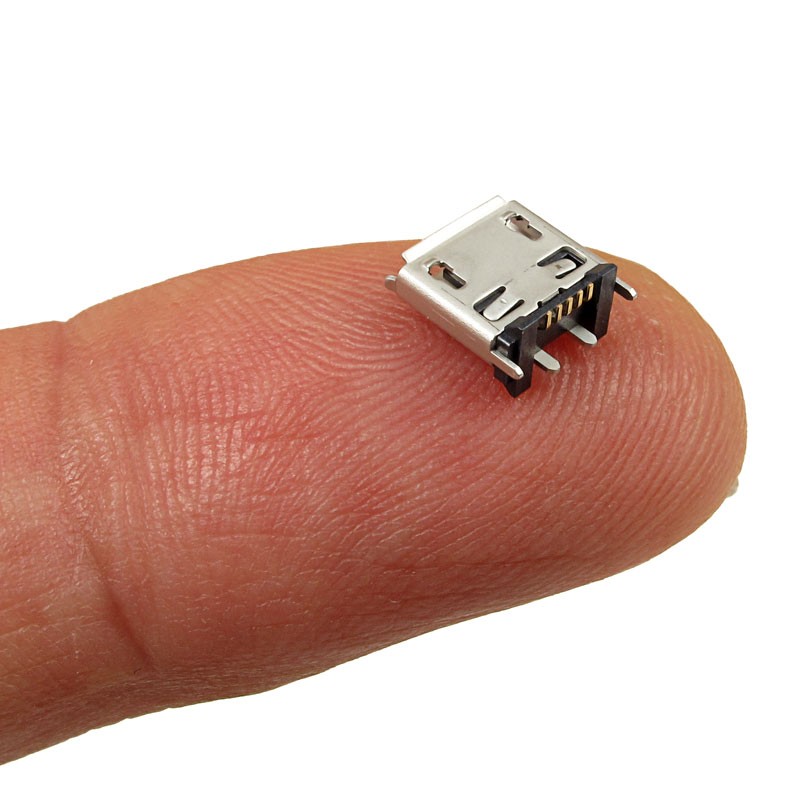

El conector es para montaje superficial. En la parte frontal hay 5 contactos para la conexión con el C.I., En la parte inferior hay dos patillas en los laterales y otras dos en la parte posterior que deben ser insertadas y soldadas en el circuito impreso para su fijación.
Si lo prefiere, puede enviarnos su dispositivo para que nuestro servicio técnico cambie el conector.
Precio de la mano de obra: 60,50€ IVA incluido.
NOTA: Para los GARMIN Edge 520, 820 y 1030, deberá sumar 4,90€ IVA incluido, del adhesivo ADH-EDGE520 o ADH-EDGE820 o ADH-EDGE1030 respectivamente, necesario para volver a sellar la pantalla.
Como sustituir el conector microUSB
Tenga en cuenta que para sustituir el conector micro USB es necesario una estación de soldadura de aire caliente y estaño en pasta.
Para reemplazar el conector siga estos pasos:
Abra el dispositivo utilizando un destornillador de estrella, Torx o retirando la pantalla, según lo requiera el dispositivo.
Desuelde y retire el conector deteriorado, teniendo especial cuidado para no dañar las pistas del C.I. ni los nodos de fijación.
Retire todo el estaño de los nodos de fijación y limpie el circuito impreso con alcohol isopropílico.
Aplique estaño en pasta en los nodos a soldar del circuito impreso.
Coloque el nuevo conector, encajando las cuatro patillas de fijación en los agujeros correspondientes.
Aplique el soldador de aire caliente en las patillas de fijación y los 5 contactos de la parte inferior para que el estaño se funda y el conector quede soldado. Si lo considera necesario, refuerce las soldaduras aplicando estaño con un soldador de punta ultra fina.
Compruebe que las soldaduras han quedado bien, cierre el dispositivo y verifique su correcto funcionamiento.
Para los dispositivos que tiene la pantalla pegada, como por ejemplo el EDGE 520 o el EDGE 820, nosotros volvemos a sellar la pantalla usando un adhesivo especial de 3M, pero no cubrimos ninguna avería ocasionada por la entrada de humedad en el dispositivo.
Los componentes y repuestos electrónicos, son susceptibles de sufrir daños si se instalan incorrectamente o si otros elementos o componentes del dispositivo están dañados, por ese motivo NO ADMITIMOS DEVOLUCIONES en este tipo artículos.
La reparación debe ser realizada por un técnico cualificado que diagnostique correctamente el alcance de la avería .
Tenga esto presente antes de realizar la compra
Válido para los siguientes dispositivos
GARMIN Edge 520
GARMIN Edge 820
GARMIN Edge 1000
GARMIN Edge 1030
BMW Motorrad Navigator V
BMW Motorrad Navigator VI
Otros dispositivos que usen este mismo tipo de conector microUSB
Contenido de la caja

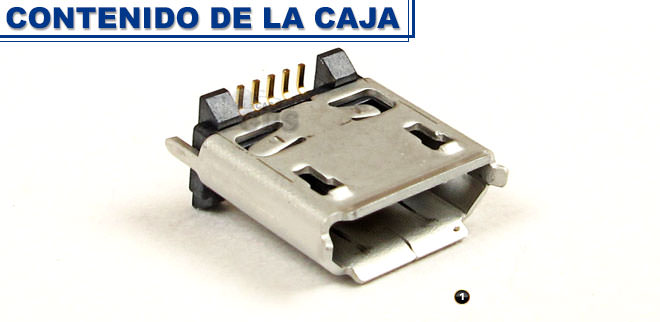

Conector micro USB vertical para GARMIN Edge 520, 820, 1000 y BMW Navigator V yVI
